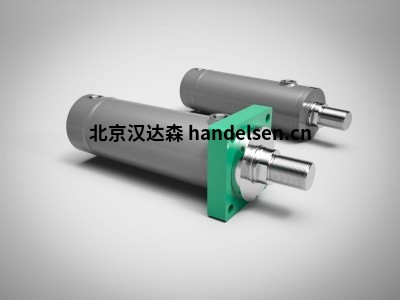

storz ZBI 2511 – 标准液压缸 (DIN 24333) – 标称压力 250 bar (25 MPa) 感应传感
小贴士：STORZ ZBI 2511 液压缸是作为 ZBD 2511 缸系列的补充开发的。液压缸集成了接近开关以提供终端位置通知。
用于对活塞终端位置、冲程数或冲程顺序进行电气监控，无需对安装外部限位开关进行任何复杂设计
专为 250 巴的标称压力而设计
提供 5 种安装类型和 6 种密封变体，适用于应用
安装尺寸符合 ISO 6022、DIN 24 333 和 VW 39D921
紧凑型非接触式接近开关，耐压高达 500 巴
使用插头连接的电气连接
技术数据
公称压力： 250 巴（25 兆帕）
静态测试压力： 375 巴（37.5 兆帕）
活塞直径： 40-250 mm（大于特殊版本）
面积比j： 1,6 和 2
温度范围： -20…+80 °C
粘度范围： 10…600 平方毫米/秒
升降速度： 0 – 1 m/s 取决于密封变体
工作介质： 符合 DIN 51524 的矿物油，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现
电气数据
工作电压U： 10-30伏
切换间隔Sr： 1,2 +/-0,2 毫米
开关滞后：<20% 的切换间隔
空载电流:: <=10毫安
载流能力IA： <=200 毫安（在 80 °C 时）
再现性 R： <=5%
开关频率： 1 赫兹
工作温度： -20…+80 °C
输出函数： 建立联系元素
剩余电流红外线： <=80 µA 在负载电路内，当开关被阻塞时
机械数据
案例材料： 料号：4104
附件类型： 插件连接
电缆类型： 3m 长电缆，3×0.34 mm
防护等级： DIN 40050 IP68
Type: ZBI 2511 - 80/56- MT4- 300-FG-22-B1C -G11 - E04 - J33.1
storz ZBD 2511 – 标准液压缸 (DIN 24333) – 标称压力 250 bar (25 MPa)
小贴士：标称压力为 250 巴的 STORZ ZBD 2511 系列液压缸符合 ISO 6022、DIN 24333 和 VW 39D921 标准。
由于规定了紧固尺寸、安装长度、表面比、活塞杆端和连接螺纹，因此具有国际互换性
带和不带终端位置阻尼的气缸安装尺寸相同
两个活塞杆直径作为标准分配给每个活塞直径（对应的面积比 j=1.6 和 j=2）
5 种标准化安装方法和 6 种标准密封变体
• 线路连接、通风孔和节流螺丝的位置可自由配置
技术数据
公称压力： 250 巴（25 兆帕）
静态测试压力： 375 巴（37.5 兆帕）
活塞直径： 40-250 mm（大于特殊版本）
面积比j： 1,6 和 2
温度范围： -20…+80 °C
粘度范围： 10…600 平方毫米/秒
升降速度： 0 – 1 m/s 取决于密封变体
工作介质： 符合 DIN 51524 的矿物油，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现
Type: ZBD 2511 - 80/56 - MT4 - 300 - FG - 22 - B1C - G11 - E33
